高精度高剛性伺服機械電主軸
? 高精度高剛性主軸結構。
? 高精度動平衡。
? 主軸剛性量化測量。
? 主軸熱平衡實驗。
? 動態精度實驗。

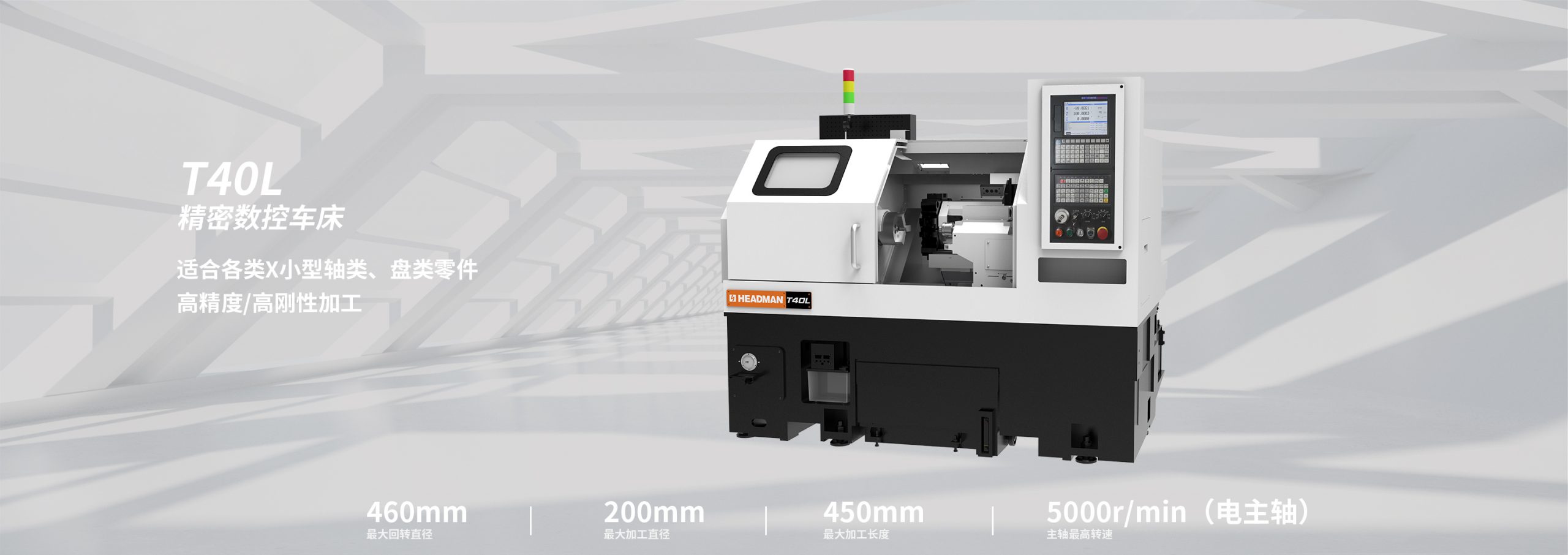

產品外觀
產品亮點
-
-
高精度高剛性伺服液壓刀塔
? 刀塔采用伺服電機分度，齒盤精定位，液壓夾緊的設計結構。
? 刀塔內部全密封，轉位無抬升。
? 換刀速度快，定位精度高。
? 可承受7Mpa高壓水力。
數控系統
-
高速高精控制
采用GSKLink工業以太網總線， 最高運行速度100m/min。標配GR-L系列伺服裝置及高分辨率絕對式編碼器的伺服電機， 可連接光柵尺、磁阻、磁柵、圓光柵編碼器等實現進給軸全閉環控制和高精度Cs軸控制。
-
簡單快捷的系統調試向導
系統調試向導功能按調試步驟、功能模塊等項目列出了需要調試的參數， 簡化機床調試過程。
-
智能的校驗／自診斷技術
具備語法檢查、軌跡預覽、機床故障診斷功能， 及操作日志、報警日志、加工日志的記錄功能，方便了程序的校驗、故障的診斷和維修。
-
支持遠程監控和故障診斷
基于以太網LAN接口， 可實現對數控機床的遠程監控、故障診斷及可靠性數據的采集與分析。包括加工文件、參數文件、刀偏文件等數據的上傳下載， 真正實現遠程監視的功能。 支持FTP通訊傳輸協議。
技術參數
| 加工區 | |
|---|---|
| 最大回轉直徑 | 460mm |
| 最大加工直徑 | 200mm |
| 最大加工長度 | 450mm |
| 最大棒料直徑 | 35mm |
| 主軸 | |
|---|---|
| 最高轉速（電主軸） | 5000r/min |
| 主機功率（連續/30min） | 5.5/7.5kw |
| 主軸端部形式 | 140法蘭 |
| 主軸孔直徑 | 45mm |
| 刀塔 | |
|---|---|
| 刀具數量 | 8 |
| 換刀時間 | 0.15s |
| 最大鏜刀桿直徑 | 32mm |
| 刀方規格 | 20mm*20mm |
| 行程 | |
|---|---|
| X軸行程 | 130mm |
| Z軸行程 | 500mm |
| X軸快速進給速度 | 20m/min |
| Z軸快速進給速度 | 24m/min |
| 精度 | |
|---|---|
| X軸雙向定位精度 | 0.008mm |
| Z軸雙向定位精度 | 0.008mm |
| X軸單向重復定位精度 | 0.003mm |
| Z軸單向重復定位精度 | 0.003mm |
| 尺寸 | |
|---|---|
| 標準機床長度 | 2110mm |
| 標準機床寬度 | 1600mm |
| 標準機床高度 | 1700mm |
| 標準機床重量 | 3070kg |
